PV-Anlage mit Sigenergy-Speicher & Notstrom-Integration

Aus unserer Erfahrung: Planung und Umsetzung dieses Projekts wurden von unserem Gründer Jonas Thiemann während seiner vorherigen Tätigkeit als Elektroingenieur und Elektro-Betriebsleiter verantwortet.

Ausgangssituation & Idee

Der Kunde wollte sein Haus mit einer Photovoltaikanlage und einer Wärmepumpe ausstatten. Bei der Planung spielte neben der eigenen Stromerzeugung auch das Thema Versorgungssicherheit bei längeren Stromausfällen eine wichtige Rolle.

Deshalb wurde die Anlage von Anfang an so geplant, dass bei einem Netzausfall nicht nur einzelne ausgewählte Verbraucher versorgt werden. Stattdessen sollte der normale Hausverbrauch möglichst über die PV-Anlage und den Batteriespeicher weiterlaufen können – natürlich immer abhängig davon, wie viel Energie zu diesem Zeitpunkt erzeugt und im Speicher zur Verfügung steht.

Eine weitere Vorgabe war, den vorhandenen Zählerschrank möglichst weiterzuverwenden. Damit begann ein wesentlicher Teil der Arbeit: Die bestehende Anlage musste so angepasst werden, dass PV-Anlage, Speicher, Notstromversorgung und Wärmepumpe sinnvoll miteinander verbunden werden können.

10 kWp Photovoltaik auf zwei Dachflächen

Die Photovoltaikanlage hat eine Gesamtleistung von 10 kWp und wurde auf zwei Dachflächen des Hauses verteilt. So konnten die vorhandenen Dachflächen sinnvoll für die eigene Stromerzeugung genutzt werden.

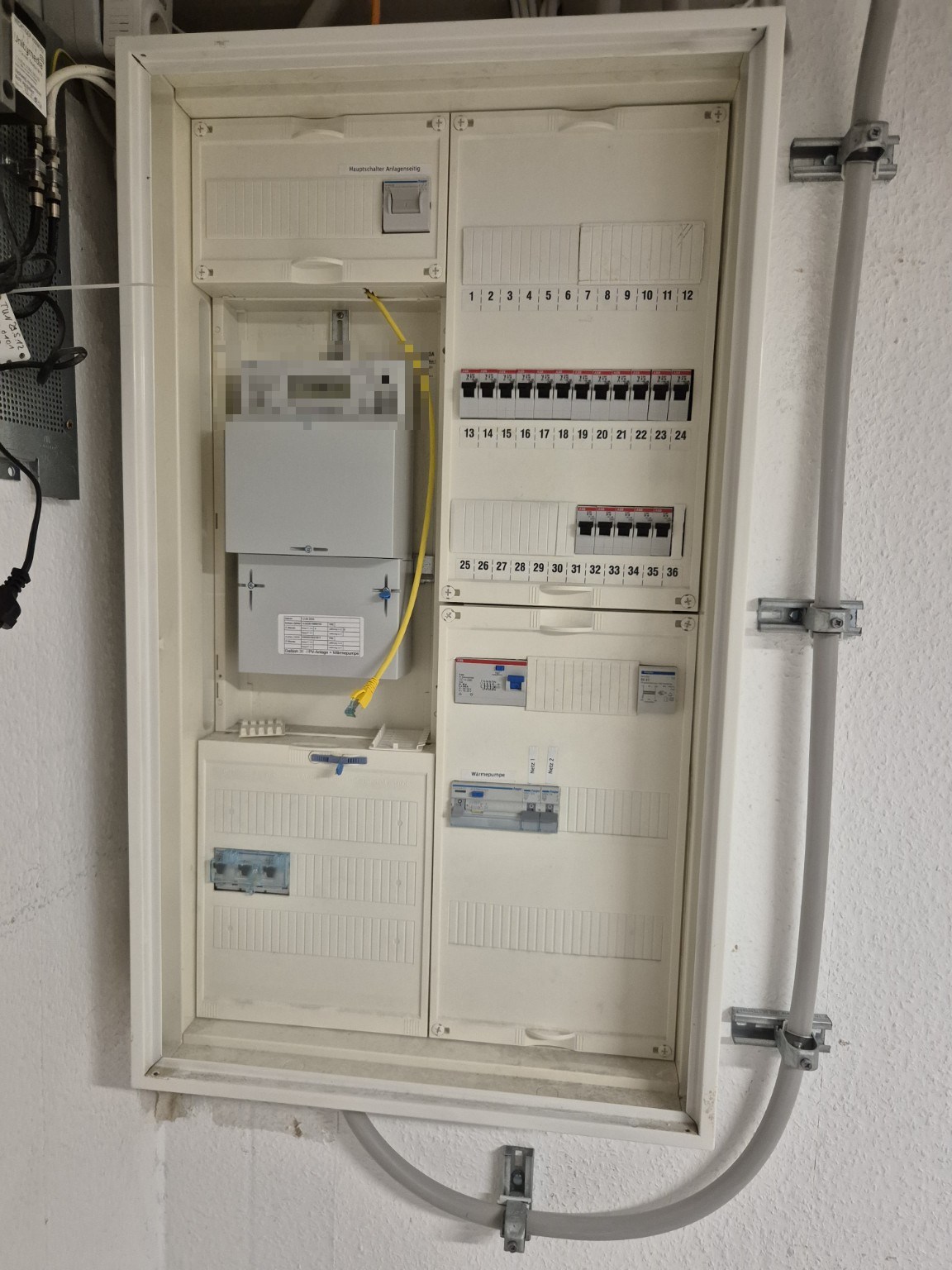

Bestehenden Zählerschrank angepasst

Der vorhandene Zählerschrank konnte weiterverwendet und für die neue Anlage umgebaut werden. Um den benötigten Platz zu schaffen, wurden vorhandene Sicherungen innerhalb des Schrankes versetzt.

Rechts neben dem Zählerschrank ist die neu verlegte Hauptleitung vom Hausanschluss zum Zählerschrank zu sehen. Die zuvor vorhandene vieradrige Hauptleitung wurde im Zuge der Arbeiten ersetzt.

Die gelbe Leitung ist die vorbereitete Steuerleitung für die Steuerbox des Netzbetreibers. Oberhalb des Zählers wurde zusätzlich ein Hauptschalter eingebaut, damit bei einem späteren Zählerwechsel auch die Anlagenseite freigeschaltet werden kann.

Im unteren Bereich des rechten Verteilerfeldes befindet sich außerdem die Absicherung der Wärmepumpe.

Aufbau der Notstromversorgung

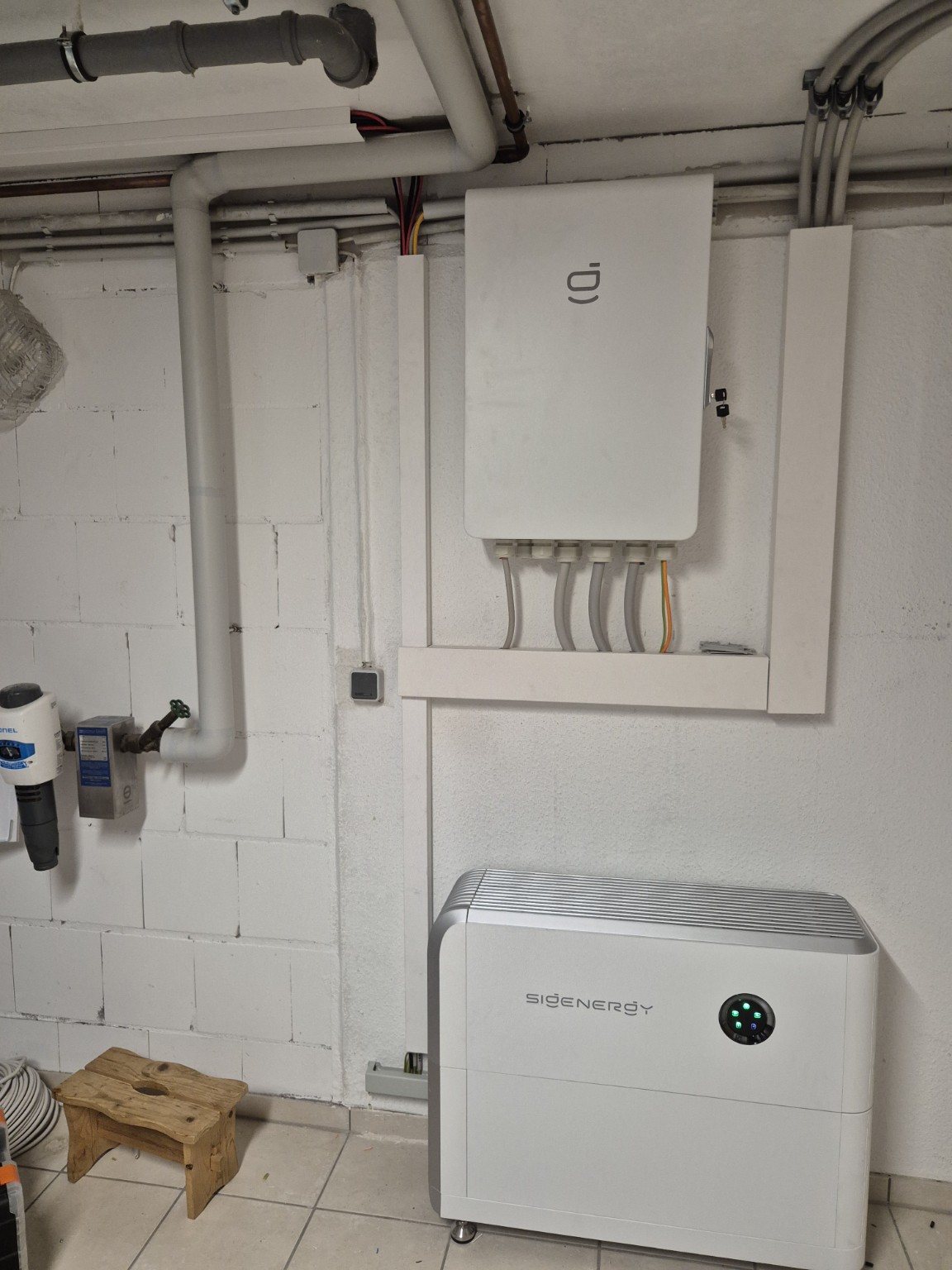

Dieses Foto zeigt die Anlage bewusst während der Bauphase. Die benötigten Leitungen zur Backup-/Notstrombox waren zu diesem Zeitpunkt bereits verlegt, die Installation aber noch nicht vollständig angeschlossen.

Die Backup-Box ist ein zentraler Bestandteil des Versorgungskonzepts. Nach dem Zähler wird das öffentliche Netz zur Backup-Box geführt; auch der Wechselrichter ist in dieses System eingebunden.

Dabei stehen zwei Versorgungswege zur Verfügung: Backup und Smart Power. Der normale Hausverbrauch wurde auf den Backup-Pfad gelegt, während die Wärmepumpe separat über Smart Power eingebunden wurde.

Der Grund dafür liegt im Notstrombetrieb: Fällt das öffentliche Netz aus, soll der normale Hausverbrauch möglichst weiter durch PV-Anlage und Batteriespeicher versorgt werden. Da die Wärmepumpe ein größerer Verbraucher ist, kann sie über Smart Power bei Bedarf automatisch vom System getrennt werden. So steht die verfügbare Energie vorrangig für den übrigen Hausverbrauch zur Verfügung.

Speicher, Wechselrichter und Notstrom als System

Zum Einsatz kommt ein Sigenergy-Batteriespeicher mit 10 kWh Kapazität und dem dazugehörigen Wechselrichter. Eine Besonderheit des Systems ist die kompakte Bauweise: Der Wechselrichter sitzt direkt auf dem Batteriespeicher.

Dadurch entsteht eine aufgeräumte Einheit und zusätzliche Leitungswege zwischen einem separat montierten Wechselrichter und dem Speicher können reduziert werden. Oberhalb des Systems befindet sich die Backup-/Notstrombox, über die das zuvor beschriebene Versorgungskonzept umgesetzt wird.

Auch die Wärmepumpe wurde in das Gesamtsystem integriert. Ihre Absicherung befindet sich im vorhandenen Zählerschrank, die erforderlichen Leitungen wurden im Zuge des Umbaus neu verlegt.

Für die netzdienliche Steuerung verlangte der Netzbetreiber bei diesem Projekt eine digitale Anbindung über EE-Bus, die bei der Umsetzung entsprechend berücksichtigt wurde.

Herausforderung: viel Technik auf begrenztem Raum

Eine der größten Herausforderungen bei diesem Projekt war nicht allein die Installation der einzelnen Komponenten, sondern deren saubere Integration in die bestehende Elektroanlage.

Gerade im vorhandenen Zählerschrank war der Platz begrenzt. Die neuen Komponenten mussten sinnvoll untergebracht und gleichzeitig die Leitungsführung übersichtlich und ordentlich umgesetzt werden. Statt den vorhandenen Schrank komplett zu ersetzen, konnte er entsprechend angepasst und weiterverwendet werden.

Fazit

Das Projekt verbindet PV-Anschluss, Stromspeicher und Notstromversorgung mit den notwendigen Anpassungen an der bestehenden Elektroinstallation.

Gerade bei der Einrichtung und Abstimmung der verschiedenen Einstellungen war anfangs etwas Ausprobieren notwendig. Umso schöner ist das Ergebnis: PV-Anlage, 10-kWh-Speicher, Notstromversorgung und Wärmepumpe arbeiten jetzt so zusammen, wie es für dieses Projekt geplant wurde.

Besonders positiv ist, dass trotz der umfangreichen Technik eine kompakte und optisch aufgeräumte Installation entstanden ist.
